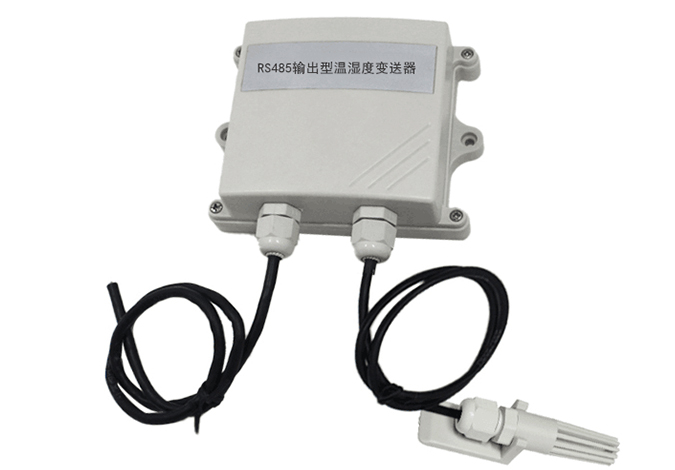

TH型工業級管廊溫濕度變送器

該變送器采用壁掛防水殼，多用于室外及現場環境惡劣的場合。探頭多種類型可選適用于不同現場，適用于通訊機房，倉庫樓宇以及自控等需要溫度監測的場所。采用標準工業接口4~20mA/0~10V/0~5V模擬量信號輸出，可接入現場數顯表、 PLC、變頻器、工控主機等設備。安全可靠，外觀美觀，安裝方便。

立即咨詢

規格參數

1.1 產品概述
該變送器采用壁掛防水殼, 多用于室外及現場環境惡劣的場合。探頭多種類型可選適用于不同現場, 適用于通訊機房, 倉庫樓宇以及自控等需要溫度監測的場所。采用標準工業接口4～20mA/0～10V/0～5V模擬量信號輸出,可接入現場數顯表、 PLC、變頻器、工控主機等設備。安全可靠,外觀美觀,安裝方便。
1.2 功能特點
采用瑞士進口的測量單元,測量精確。采用的模擬量電路,使用范圍寬。10～30V寬電壓范圍供電,規格齊全,安裝方便。可同時適用于四線制與三線制接法。
1.3 主要技術指標

直流供電(默認)	10～30V DC
最大功耗	電流輸出	1.2W
最大功耗	電壓輸出	1.2W
精度 (默認)	濕度	±3%RH(5%RH～95%RH,25℃)
精度 (默認)	溫度	±0.5℃(25℃)
變送器電路工作溫度	-40℃～+60℃,0%RH～80%RH
探頭工作溫度	-40℃～+120℃,默認-40℃～+80℃
探頭工作濕度	0%RH-100%RH
長期穩定性	濕度	≤1%RH/y
長期穩定性	溫度	≤0.1℃/y
響應時間	濕度	≤8s(1m/s風速)
響應時間	溫度	≤25s(1m/s風速)
輸出信號	電流輸出	4～20mA
輸出信號	電壓輸出	0～5V/0～10V
負載能力	電壓輸出	輸出電阻≤250Ω
負載能力	電流輸出	≤600Ω

2.設備安裝說明

2.1 設備安裝前檢查
設備清單:
■ 溫濕度變送器設備1臺
■ 12V/1A防水電源1臺(選配)
■ 合格證、保修卡、校準報告等
■ 膨脹塞2個、自攻螺絲2個
2.3 接線
2.3.1: 電源接線
寬電壓10～30V直流電源輸入。針對0-10V輸出型設備只能用24V供電。
2.3.2: 輸出接口接線
設備標配是具有2路的模擬量輸出。同時適應三線制與四線制。
2.4具體接線

	線色	說明
電源	棕色	電源正
電源	黑色	電源負
輸出	藍色	溫度信號正
	綠色	溫度信號負
	黃色	濕度信號正
	白色	濕度信號負

計算方法

3.1電流型輸出信號轉換計算
例如量程-40～+80攝氏度,4～20mA輸出,當輸出信號為12mA時,計算當前溫度值。此溫度量程的跨度為120度,用16mA電流信號來表達,120度/16mA=7.5度/mA,即電流1mA溫度變化7.5度.測量值12mA-4mA=8mA.8mA*7.5度/mA=60度。60+(-40)=20度,當前溫度為20度。
3.2電壓型輸出信號轉換計算
例如量程-40～+80攝氏度,0-10V輸出,當輸出信號為5V時,計算當前溫度值。此溫度量程的跨度為120度,用10V電壓信號來表達,120度/10V=12度/V,即電壓1V溫度變化12度.測量值5V-0V=5V.5V*12度/V=60度。60+(-40)=20度,當前溫度為20度。

4. 常見問題及解決辦法

無輸出或輸出錯誤
可能的原因:
1)量程對應錯誤導致PLC計算錯誤,量程請查閱部分的技術指標。
2)接線方式不對或者接線順序錯誤。
3)供電電壓不對(針對0-10V型均為24V供電)。
4)變送器與采集器之間距離過長,造成信號紊亂。
5) PLC采集口損壞。
6)設備損壞。

附錄:殼體尺寸

110×85×44mm
